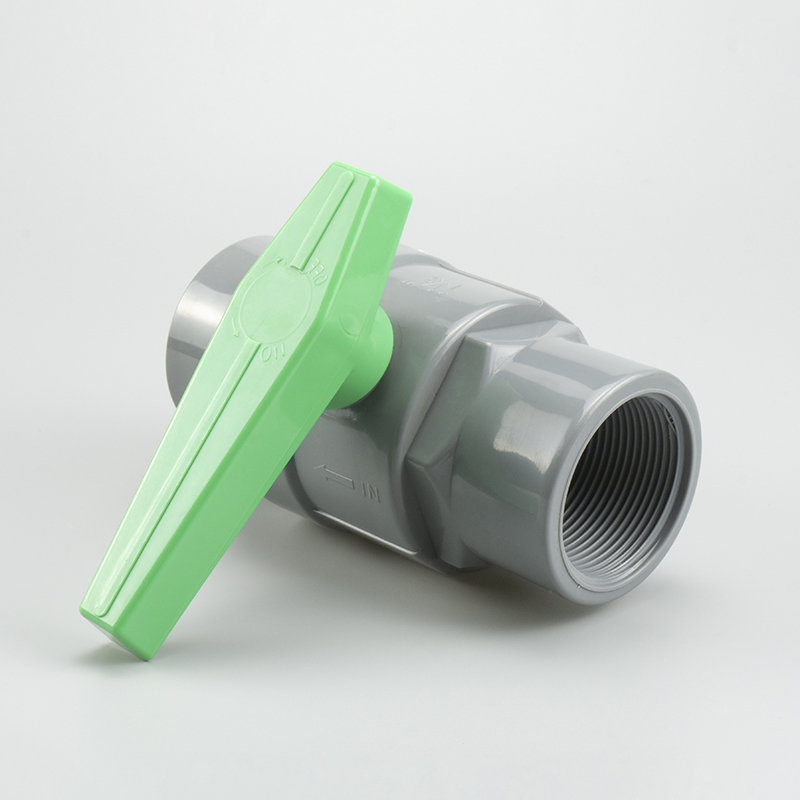

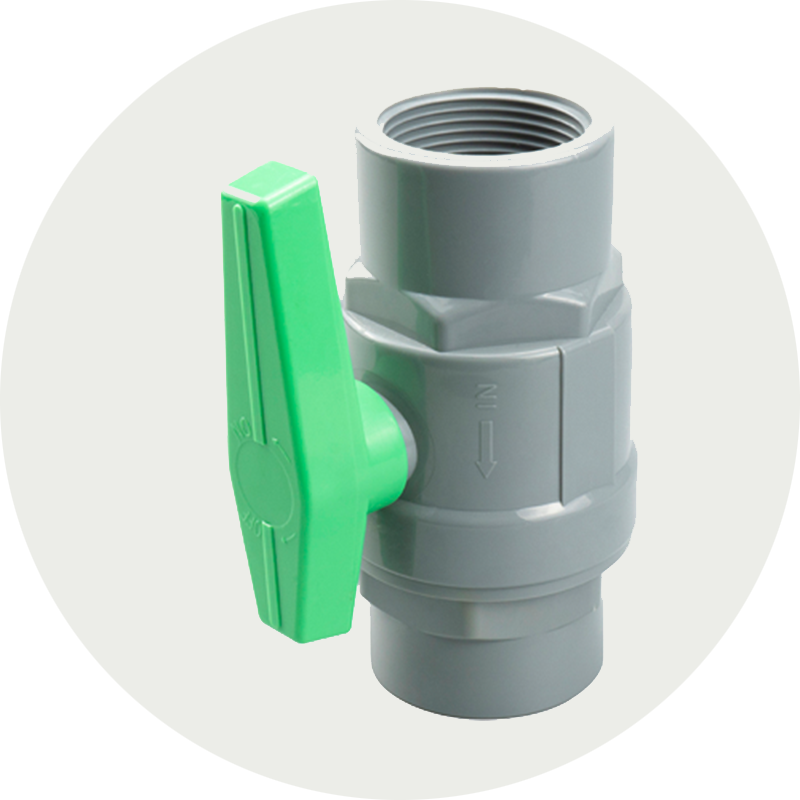

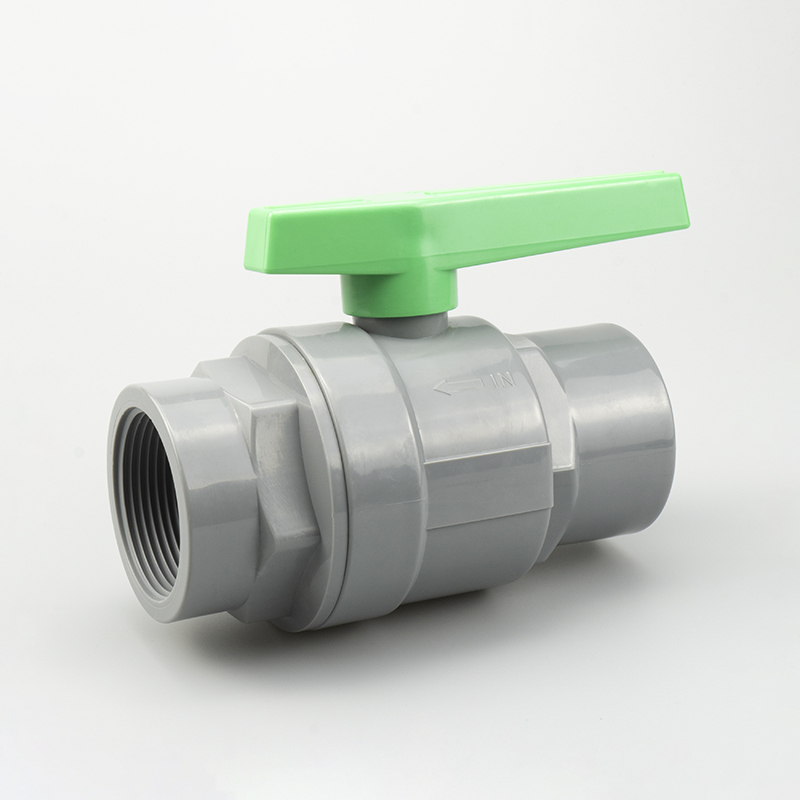

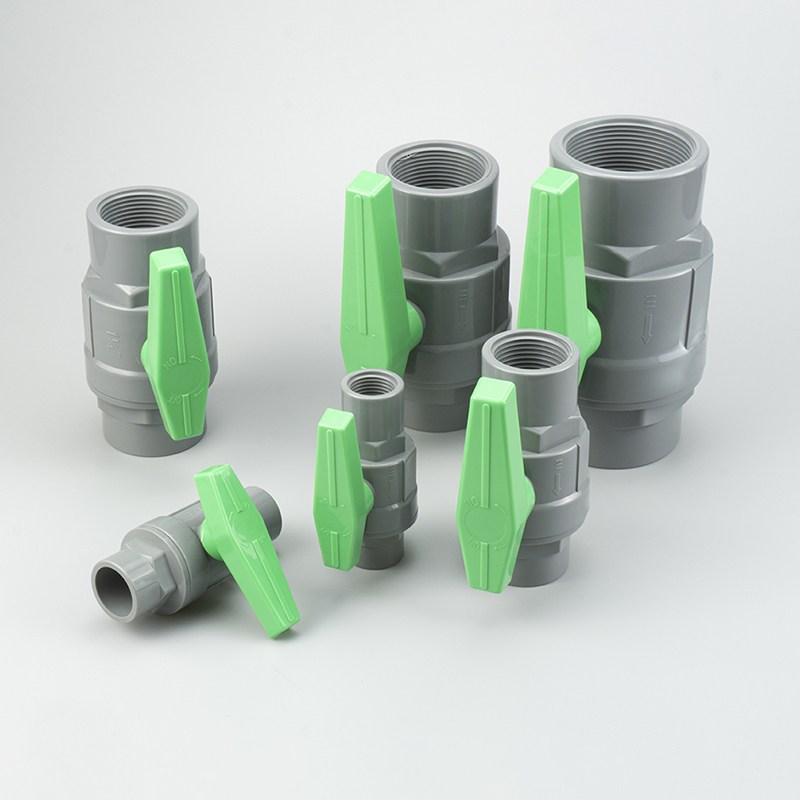

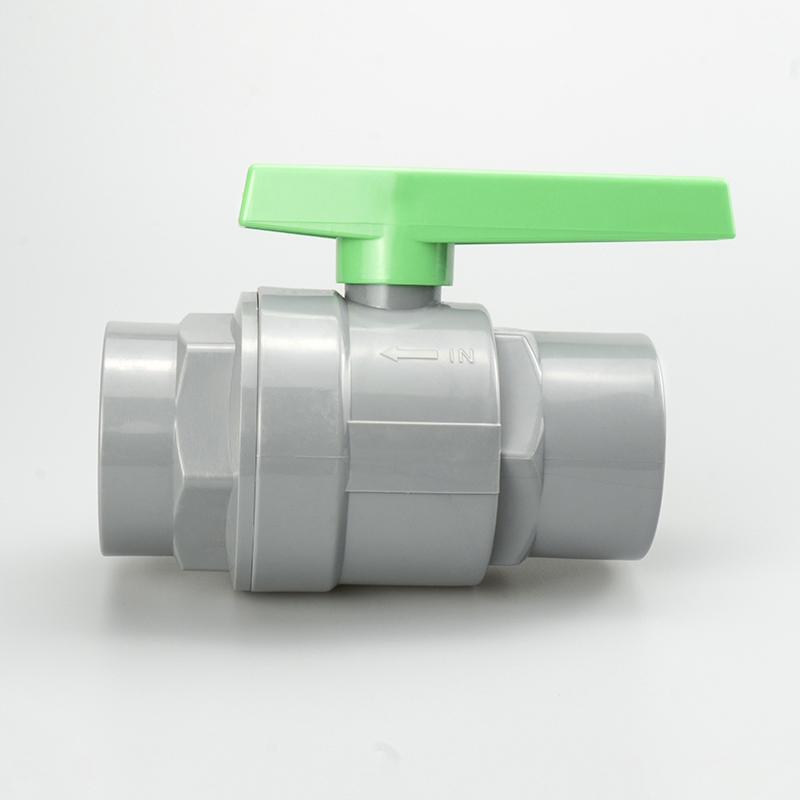

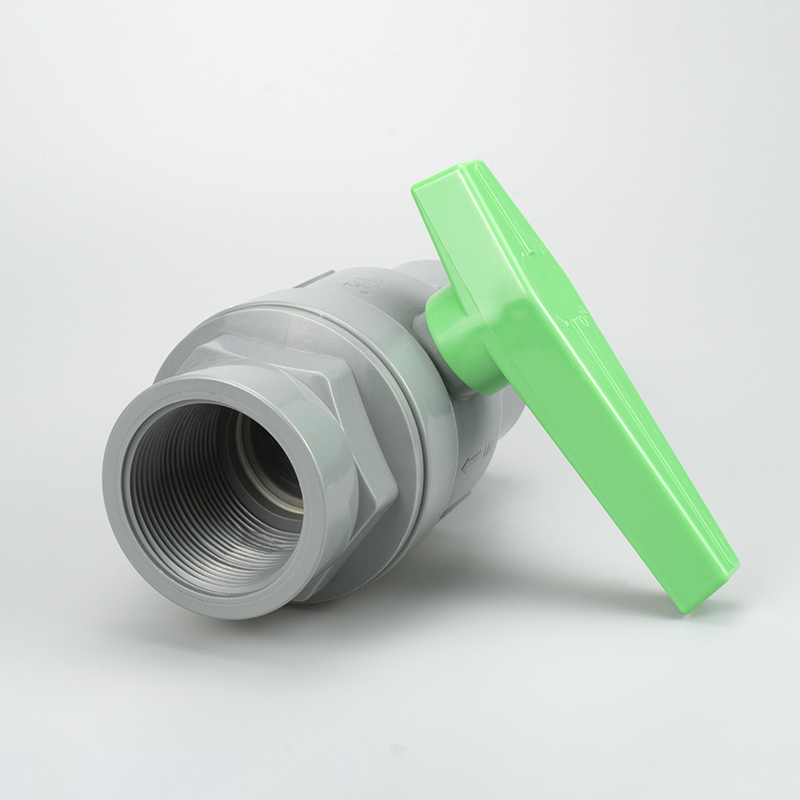

최고 품질 PVC 볼 밸브 파이프 피팅, 녹색 플라스틱 손잡이와 스테인리스 스틸 손잡이가 있는 2피스 볼 밸브 (3M 밸브)

•
•
•
•
•
•

간략한 설명:

크기:1/2인치 - 4인치

연결부 끝:소켓(ANSI/DIN/JIS/BS)
나사산(NPT/BSPT)

작동 압력:1/2" - 2" PN16=232PSI
2-1/2" - 4" PN10=150PSI

저희에게 이메일을 보내주세요

제품 상세 정보

자주 묻는 질문

제품 태그

구성 재료

재료 사양

아니요.	부분	재료	수량
1	몸	UPVC	1
2	STEM O-링	EPDM, FPM(NBR)	1
3	줄기	폼	1
4	공	ABS 도금 크롬	1
5	시트씰	티페, 티피비닐, 티포	2
6	핸들	PVC/ABS	1



모델 크기 매개변수 비교표

차원												단위
모델	DN		15	20	25	32	40	50	65	80	100
	크기		1/2인치	3/4인치	1"	1-1/4인치	1-1/2인치	2"	2-1/2인치	3"	4"	인치
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
		BSPT	14	14	11	11	11	11	11	11	11	mm
	지이스	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	mm
	소음	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm

---

---
