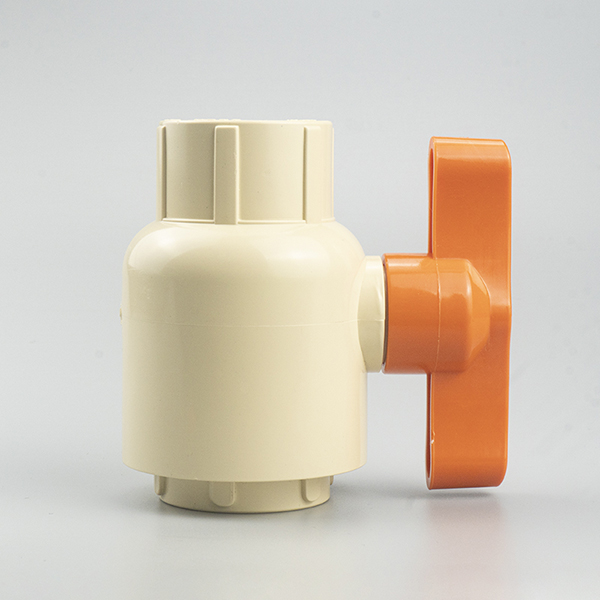

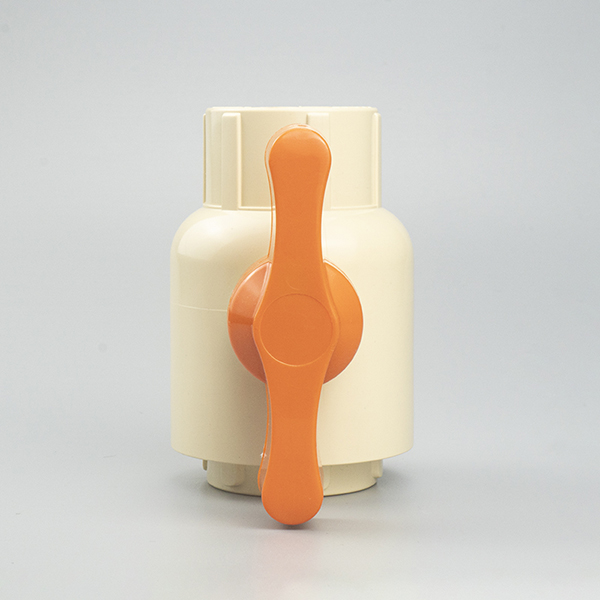

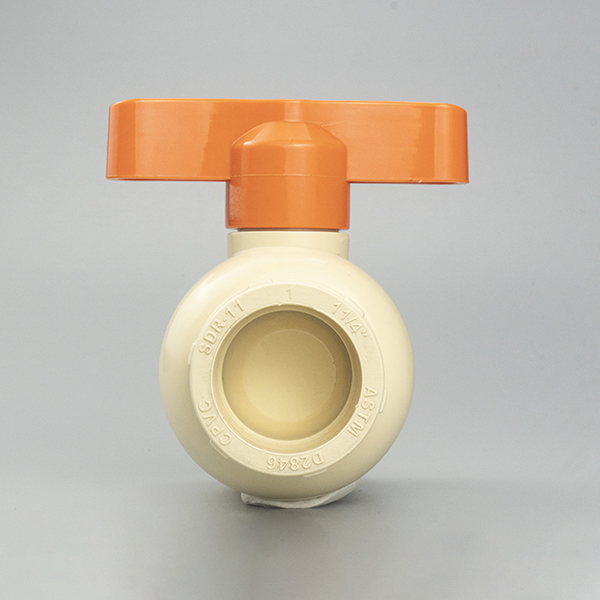

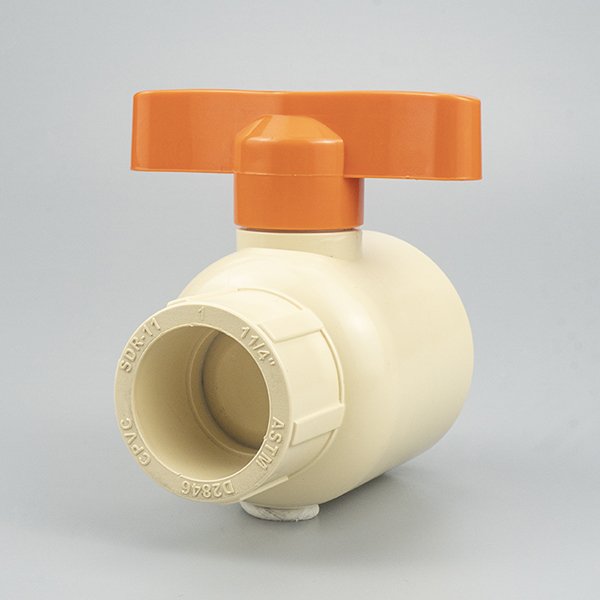

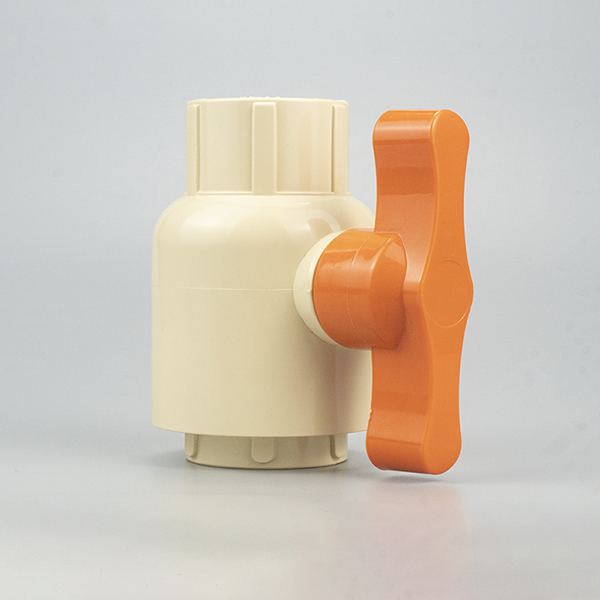

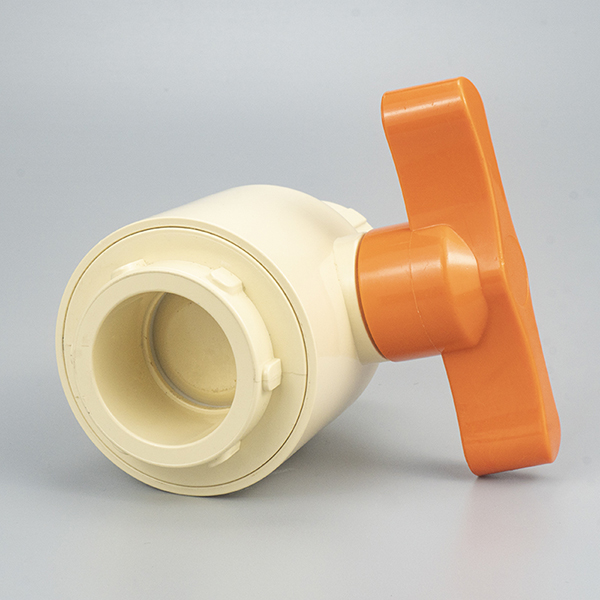

싱글 유니온 CPVC 볼 밸브 온수 제어 배관 피팅 볼 밸브 피팅 배관 밸브
장치 매개변수
브랜드 이름:PNTEK
용도: 농업 관개/양식업/수영장/토목 공사
색상: 선택 가능한 다양한 색상
재질: UPVC
매체 온도: 고온, 저온, 중온, 정상 온도
제품 수명: 50만회 이상 개폐 가능
제품 설명
저희 회사의 볼 밸브는 부식에 매우 강하여 사용 수명을 효과적으로 연장할 수 있습니다. 또한 제품 자체가 매우 유연하고 편리하며, 강도가 높고 누수가 적어 소비자들에게 높은 평가를 받고 있습니다. 산업용 및 토목 건축, 실내외 배수 등 다양한 분야에 널리 사용됩니다.
하수관 프로젝트, 부식성 화학 조건 및 농업 관개 시스템에도 사용될 수 있습니다.
또한, 환기 파이프 및 배수 파이프라인 등에도 적합합니다. 단일 품목이라도 다양한 적용 상황에 맞춰 다양한 크기의 제품을 제공합니다. 100% 누출 테스트를 통해 제품의 품질을 보장합니다. 생산 과정에서는 정기적인 제품 검사를 통해 제품이 국제 표준을 충족하는지 확인합니다.
온수 및 냉수 공급과 산업용 파이프 엔지니어링 분야에서 플라스틱 파이프의 비중이 계속 증가함에 따라 플라스틱 파이프 시스템에서 플라스틱 밸브의 품질 관리가 점점 더 중요해지고 있습니다.
제품의 장점
1, 가볍고 강도가 높다
2. 사용 시 진동 소음이 없습니다.
3. 쉽게 열고 닫을 수 있음
4. 컴팩트한 볼밸브로 설치가 간편합니다.
5. 가장 낮은 누출률, 포장 전 100% 테스트
6. 유체 저항이 작다
7. 볼밸브 손잡이 재질 : ABS, 본체 재질 : PVC
8. 알칼리 및 산 저항성
9. 부드러운 색감과 뛰어난 디자인
10. 환경 친화적이고 무독성
11. 일상생활에 널리 사용됨: 건설, 농업 관개, 산업, 정원, 수영장...
12. 이 볼 밸브는 20mm에서 110mm(1/2''에서 4'')까지의 크기로 제공됩니다.
13. 사용 가능한 색상: 녹색, 회색, 흰색, 갈색, 파란색
14. 인증서: ISO 9001, 중국 테스트
범례 및 실제 지도
구성 요소 재료
재료 사양
| 아니요. | 부분 | 재료 | 수량 |
| 1 | 몸 | UPVC, CPVC | 1 |
| 2 | STEM O-링 | EPDM,FPM(NBR) | 1 |
| 3 | 줄기 | UPVC, CPVC | 1 |
| 4 | 공 | UPVC, CPVC | 1 |
| 5 | 시트 씰 | TPE, TPVC, TPO | 2 |
| 6 | 캡 | PVC, ABS | 1 |
| 7 | 핸들 | PVC, ABS | 1 |
| 8 | 나사 | SS304, 강철 | 1 |
모델 크기 매개변수 비교표
| 차원 | 단위 | |||||||||||
| 모델 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 크기 | 1/2인치 | 3/4인치 | 1" | 1-1/4인치 | 1-1/2인치 | 2" | 2-1/2인치 | 3" | 4" | 인치 | ||
| thd./in | 핵무기금지조약(NPT) | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| 지스 | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| 소음 | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
